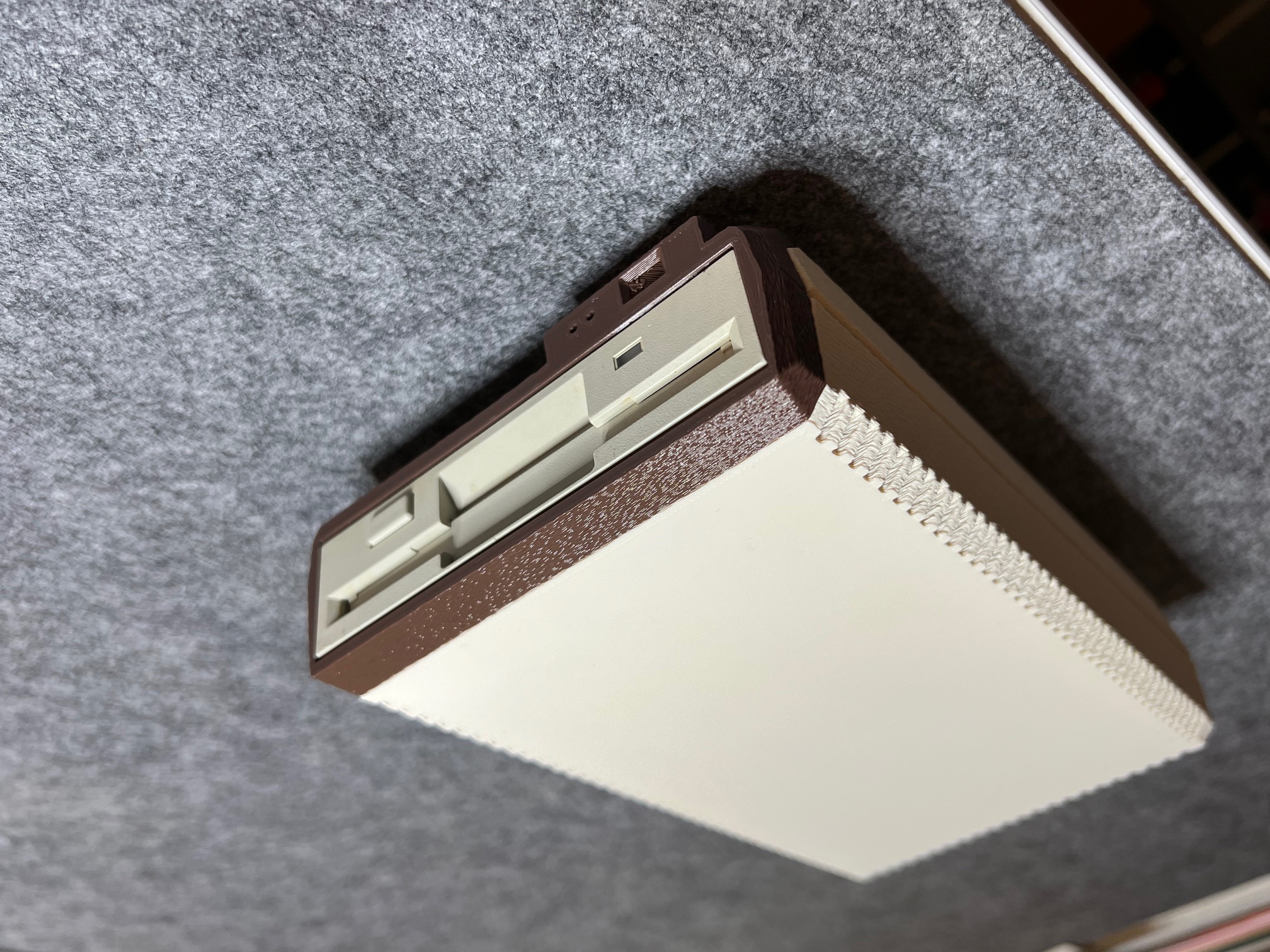

Für mein GW habe ich ein Gehäuse im 1050-er Look gedruckt.
Die Vorlage stammt von https://www.thingiverse.com/thing:3287420 , die für das Kryoflux-Board designed war. Ich habe es für das GW-Board angepasst und in der Länge etwas gestreckt. Auf der Rückwand habe ich den Poweranschluss entfernt, da Board und Floppy über den USB-C-Anschluss versorgt werden. Ich weiß, dass es dazu andere Meinungen gibt, aber bisher habe ich keine Probleme mit der Spannungsversorgung feststellen können. Es gab noch die Überlegung, die interne Floppy abschaltbar zu machen, aber ich habe sie nun auf ID=0 gejumpert. Für den Fall, dass mal das GW mit einer 5,25" Floppy gebraucht wird, kann man dieses mit der Standard-ID=1 über den Shugart-Anschluss an der Rückseite anschließen. Dieses benötigt dann allerdings eine eigene Stromversorgung (+5 und +12V).

Den ursprünglichen Schalterausschnitt am Frontpanel habe ich verschlossen, die Vertiefung an der Schalter-Position ist zunächst aus optischen Gründen geblieben (ich weiß: das kann man noch schöner machen). Ich habe noch geplant, zwei 2mm Tower-LEDs für Power und Activity ins Frontpanel einzubauen. Löcher hierzu sind vorgesehen. Das GW-Board hat für den Anschluss externer LEDs entsprechende Lötaugen. Farblich (korrekter Braunton) kann die Front natürlich noch mehr auf 1050-Style getunt werden. Das Foto hier zeigt den gerade erstmalig zusammengesetzten Stand. Bitte beachtet die Lizenz-Bedingungen: Die Ursprungsvorlage by Duboun is licensed under the Creative Commons - Attribution license, die dementsprechend auch für die hier angehängten adaptierten Versionen gilt. https://creativecommons.org/licenses/by/4.0/

das sieht sehr schön aus!
Wenn man nur endlich mal das passende XL-Braun als Filament finden könnte....
Ich habe mir dafür aber eine Farbe angemischt, die exakt auf den original-Farbton passt.
Also lackiere ich die entsprechenden Teile einfach damit.

Wenn Du Lust hast, mache doch das Gehäuse gleich so, daß 2 Laufwerke reinpassen!

Das ist mal eine Arbeit! Einen Verbesserungsvorschlag habe ich allerdings noch: Drucke die Blende des verwendeten Laufwerk in dunklen Farben

ja erzähl: welche Farbe denn für das Atari Braun?
Kaufe ich sofort!

mega-hz hat geschrieben: ↑

18.02.2026 00:15

ja erzähl: welche Farbe denn für das Atari Braun?
Kaufe ich sofort!

Ich habe nicht "Braun" geschrieben, sondern ...

Burkhard hat geschrieben: ↑

17.02.2026 23:15

... in dunklen Farben

Selber hatte ich in meinen Jugendlichen Spleen-Zeiten auch meine Gehäuseteile "Coloriert", leider mit dem Ergebnis, daß ich meine Hände öfters nach einer Sitzung die Hände mit Terpentin waschen mußte

.
Hallo Knut

kgo hat geschrieben: ↑

17.02.2026 21:14

Ich habe noch geplant, zwei 2mm Tower-LEDs für Power und Activity ins Frontpanel einzubauen.

"Activity" hat das Laufwerk doch schon. Oder ist das GW auch schon mal aktiv ohne dass das Laufwerk läuft? Wenn man nur noch "Power" braucht, würde das der 1050 noch ähnlicher sehen.

kgo hat geschrieben: ↑

17.02.2026 21:14

Den ursprünglichen Schalterausschnitt am Frontpanel habe ich verschlossen, die Vertiefung an der Schalter-Position ist zunächst aus optischen Gründen geblieben.

Man könnte hier eine Schalter einbauen der das interne Laufwerk von D0 auf D1 umschaltet.

Tschüß

Mathy

Greaseweazle ist doch eigentlich zum Auslesen fast aller Formate gedacht, die man bei Retro Computern hat. Wie wäre es eigentlich hiermit für beide Laufwerksgrößen ...

da sieht Knut's Gehäuse aber schicker aus...

Mathy hat geschrieben: ↑

18.02.2026 01:37

.
"Activity" hat das Laufwerk doch schon. Oder ist das GW auch schon mal aktiv ohne dass das Laufwerk läuft? Wenn man nur noch "Power" braucht, würde das der 1050 noch ähnlicher sehen.

Hast Du Recht. Wenn ans Design nochmal was ändere …

Mathy hat geschrieben: ↑

18.02.2026 01:37

.
Man könnte hier eine Schalter einbauen der das interne Laufwerk von D0 auf D1 umschaltet.

Hast Du vielleicht einen Tip für einen kleinen Wip- oder Druckschalter in den Abmessungen ca. 4x7mm? Das ist ca. die Größe, die man da bräuchte. Ich habe bisher noch nichts passendes gefunden.

.
Hallo Knut

Nein, ich kenne mich da leider nicht aus.

Tschüß

Mathy

mega-hz hat geschrieben: ↑

18.02.2026 18:11

da sieht Knut's Gehäuse aber schicker aus...

Mit den abgeschrägten Kanten und den angedeuteten Kühlrippen sieht es doch schon ähnlich aus und @kgo hat doch angedeutet, daß man an den Maßen was ändern könnte!
Für alle benötigten Laufwerke extra Gehäuse halte ich für Bastelintensiver. Eigentlich benötigen wir Atarianer auch kein 3,5", wenn man eine DD-fähige USB Floppy besitzt und - bis TOS 1.(0)4 TOS-unabhängige - Formatierutility Atariseitig verwendet hatte sowie kein Sonderformat ...

Burkhard hat geschrieben: ↑

18.02.2026 10:13

Wie wäre es eigentlich hiermit für beide Laufwerksgrößen ...

Hatte auch erst überlegt, ein Kombigehäuse für beide LW-Typen zu machen. Aber
1. finde ich das Design und die Kompaktheit klasse. Das Kombigehäuse wäre schon wieder ein recht großes Teil.
2. brauche ich GW jetzt erst einmal für die Sally. Und die hat nunmal die 3,5“ Floppies eingebaut.
3. wenn ich mal das 5,25“-Format benötigen sollte, dann würde ich dafür ein einzelnes Floppy-Gehäuse nehmen, was man bei Bedarf sowohl am GW als auch an der Sally nutzen kann. Soweit zumindest meine Idee dahinter.

Knut,
das Gehäuse ist echt super so wie es ist!
Von dem Kombi-Gehäuse für 3.5 und 5.25" halte ich -alleine optisch- nicht viel.
Eher 2x 3.5" übereinander.

Aber klärt mich mal auf, was kann GW so alles?
Wozu ist das gut?

.
Hallo Leute

OK, so richtig schön ist das Doppelgehäuse nicht, aber wenn man die LEDs anders einbaut und andere Schalter nimmt sieht es schon ganz anders aus. Knut hat sein Gehäuse ja auch nicht 100% selber entworfen, sondern was bestehendes genommen und es nach seinen Wünschen angepasst. Mit ein Bisschen "Kosmetische Chirurgie" könnte man aus dem Doppelgehäuse bestimmt was schön(er)es machen.

Ob's davon schöner wird ist Geschmacksache, aber eventuell könnte man, wenn man schon mal dem Doppelgehäuse 'ne Kur unterzieht, an der Oberseite eine wegklappbare Hantel hinzufügen.

Tschüß

Mathy

ok, hab nun gelesen was das GreaseWeezle ist!
Wow, scheint ja so richtig was cooles zu sein!
Gleich bestellt!

@kgo: passt das auch in Dein Gehäuse rein?
und unterstützt das auch D0 und D1?

Ich hatte das Gehäuse extra an das GW angepasst. Ein kompaktes GW zu haben, war das eigentliche Ziel.
Ja das GW-Board sollte passen. Es sind extra Stehbolzen für die Verschraubung vorgesehen.

PS: Beim Einbau habe ich gemerkt, dass das GW-Board an der Rückwand (schlitzförmige Aussparung im Innen war etwas zu schmal) etwas stramm hinein ging und habe es im Modell noch angepasst, bevor ich es hier bereitgestellt habe. Wenn noch etwas nicht passen sollte, gebt mir bitte Bescheid.
Dann mache ich nochmal eine Version und reduziere die LED-Öffnung für eine einzelne 3mm.

Die ID für das LW stellt Du am LW selbst ein. Beim Kommando für die GW gibts Du als Parameter mit, welches LW das gw ansprechen soll.

kgo hat geschrieben: ↑

20.02.2026 11:02

Die ID für das LW stellt Du am LW selbst ein. Beim Kommando für die GW gibts Du als Parameter mit, welches LW das gw ansprechen soll.

ja ich meinte es so: unterstützt das auch 2 Laufwerke, also einmal auf D0 und einmal auf D1 gejumpert?

mega-hz hat geschrieben: ↑

20.02.2026 16:40

ja ich meinte es so: unterstützt das auch 2 Laufwerke, also einmal auf D0 und einmal auf D1 gejumpert?

Du solltest erstmal klären, wie das GW den Shugart verwaltet. Entweder nach alter Norm mit DS Signalen an Pins 10, 12, 14 und 6 oder nach neuer Norm ...:
10 ME #2
12 DS #1
14 DS #2
16 ME #1
Bei alter Norm ist klar, man verwendet D0 und D1 Jumper. Bei neuer Norm sollten beide Laufwerke auf D1 gejumpert sein und ein Handelsübliches Twistet Floppykabel eingesetzt werden!

Burkhard hat geschrieben: ↑

21.02.2026 08:02

mega-hz hat geschrieben: ↑

20.02.2026 16:40

ja ich meinte es so: unterstützt das auch 2 Laufwerke, also einmal auf D0 und einmal auf D1 gejumpert?

Du solltest erstmal klären, wie das GW den Shugart verwaltet. Entweder nach alter Norm mit DS Signalen an Pins 10, 12, 14 und 6 oder nach neuer Norm ...:
10 ME #2
12 DS #1
14 DS #2
16 ME #1
Bei alter Norm ist klar, man verwendet D0 und D1 Jumper. Bei neuer Norm sollten beide Laufwerke auf D1 gejumpert sein und ein Handelsübliches Twistet Floppykabel eingesetzt werden!

Ich glaube, dass es beide unterstützt.
Beim Aufruf unterscheidet es zwischen den Laufwerksnummern 0 und 1 (oder 1 und 2, weiß nicht auswendig), sowie A und B.

Läuft dann nicht etwas schief, wenn man eigentlich einem als DS0 Gerät ein "Ich brauche Dich jetzt" mitteilen will und Greaseweezle schickt ein ME für #2, das es aber nicht gibt ...?

Ich denke, die Firmware muß erst einmal den Port regeln, ob alt oder neu ...

Hi,

ich würde mir nicht so viele Gedanken machen.
Ein greaseweazle-v4-1 kostet immer noch unter 30,- €. Im Sparpack sogar nur um die 25,-

Kauf Dir noch ein greaseweazle und du hast keine Probleme mit den Schaltern und den Kabeln usw, usf.
Du hast auch keine Probleme, wenn ein greaseweazle mal keine Lust hat ...

VG

PS: Das Gehäuse von kgo ist prima

Burkhard hat geschrieben: ↑

21.02.2026 09:59

Läuft dann nicht etwas schief, wenn man eigentlich einem als DS0 Gerät ein "Ich brauche Dich jetzt" mitteilen will und Greaseweezle schickt ein ME für #2, das es aber nicht gibt ...?

Ich denke, die Firmware muß erst einmal den Port regeln, ob alt oder neu ...

Warum?
Das Greaseweazle basiert auf der Blue Pill, einem STM32-Board, das ähnlich designt ist, wie ein RasPi Pico, also mit ganz vielen GPIOs. Je nach gewünschter Adressierung kann es die Pins am Interface unterschiedlich programmieren und verwenden.

DjayBee hat geschrieben: ↑

21.02.2026 11:52

...
Das Greaseweazle basiert auf der Blue Pill, einem STM32-Board, das ähnlich designt ist, wie ein RasPi Pico, also mit ganz vielen GPIOs. Je nach gewünschter Adressierung kann es die Pins am Interface unterschiedlich programmieren und verwenden.

Und das macht eben die Firmware, die ins STM32 abgespeichert wird ...

Burkhard hat geschrieben: ↑

21.02.2026 12:09

DjayBee hat geschrieben: ↑

21.02.2026 11:52

...
Das Greaseweazle basiert auf der Blue Pill, einem STM32-Board, das ähnlich designt ist, wie ein RasPi Pico, also mit ganz vielen GPIOs. Je nach gewünschter Adressierung kann es die Pins am Interface unterschiedlich programmieren und verwenden.

Und das macht eben die Firmware, die ins STM32 abgespeichert wird ...

Korrekt, dein "muss die Firmware" kam bei mir an als "das tut sie (noch) nicht".

Das GW kann definitiv beide Varianten. Ich habe mein LW als ID=0 gejumpert und mit einem 1:1-Kabel angeschlossen. Zum ansteuern muss ich explizit „—drive=0“ setzen. Lt Manual muss man bei einem „gedrehten“ Kabel wie beim PC, Drive=A setzen.

kgo hat geschrieben: ↑

21.02.2026 19:14

Lt Manual muss man bei einem „gedrehten“ Kabel wie beim PC, Drive=A setzen.

Jein, A ist Standard.

Ich habe ein gedrehtes Kabel und noch nie ein/das Laufwerk beim Aufruf angegeben.

dl7ukk hat geschrieben: ↑

21.02.2026 10:32

Hi,

ich würde mir nicht so viele Gedanken machen.
Ein greaseweazle-v4-1 kostet immer noch unter 30,- €. Im Sparpack sogar nur um die 25,-

Kauf Dir noch ein greaseweazle und du hast keine Probleme mit den Schaltern und den Kabeln usw, usf.
Du hast auch keine Probleme, wenn ein greaseweazle mal keine Lust hat ...

VG

PS: Das Gehäuse von kgo ist prima

Ist ja schon unterwegs

Vor ein paar Monaten habe ich mir dieses gegönnt von SORDAN. Allerdings habe ich es bisher noch nicht eingesetzt ...!

Burkhard hat geschrieben: ↑

22.02.2026 10:25

Vor ein paar Monaten habe ich mir dieses gegönnt von SORDAN. Allerdings habe ich es bisher noch nicht eingesetzt ...!

Das GW sozusagen als Schweizer Taschenmesser - für alle Gelegenheiten.

kgo hat geschrieben: ↑

22.02.2026 10:36

Das GW sozusagen als Schweizer Taschenmesser - für alle Gelegenheiten.

Wenn ich richtig informiert bin, soll man sogar an neueren MoBo unter Win 11 noch normalen Floppybetrieb ermöglicht bekommen - aber wer braucht es denn noch ...

mega-hz hat geschrieben: ↑

17.02.2026 22:34

…
Ich habe mir dafür aber eine Farbe angemischt, die exakt auf den original-Farbton passt.
Also lackiere ich die entsprechenden Teile einfach damit.
…

Welchen Typ Farbe nutzt Du zum lackieren von PLA? Muss man das vorbehandeln oder grundieren? Wie ist die Haftung des Lack?

noch ein Tip fürs drucken:

Stellt mal Fuzzi-Skin beim Slicer ein, 0.1-0.2mm. (Je nach Geschmack),
dann wird die Oberfläche ähnlich "rauh" wie beim XL !
Jegliche Linien sollten auch verschwinden.

kgo hat geschrieben: ↑

22.02.2026 19:18

mega-hz hat geschrieben: ↑

17.02.2026 22:34

…
Ich habe mir dafür aber eine Farbe angemischt, die exakt auf den original-Farbton passt.
Also lackiere ich die entsprechenden Teile einfach damit.
…

Welchen Typ Farbe nutzt Du zum lackieren von PLA? Muss man das vorbehandeln oder grundieren? Wie ist die Haftung des Lack?

das ist normaler lösemittel-haltiger Buntlack aus dem Baumarkt.
Haftet auf PLA ohne Grundierung.
Aber nicht zu nass lackieren!
Lieber ein paar mehr dünne Schichten, damit die Verdünnung Zeit zum entweichen hat.

kgo hat geschrieben: ↑

18.02.2026 21:04

Hast Du vielleicht einen Tip für einen kleinen Wip- oder Druckschalter in den Abmessungen ca. 4x7mm? Das ist ca. die Größe, die man da bräuchte. Ich habe bisher noch nichts passendes gefunden.

vielleicht sowas : Schalter

Oder etwa gleich groß dieser "Doppelschalter" aus der 1050 ! Dann wären D0,D1,D2,D3 möglich.
Dafür hab ich aber keine Bezugsquelle

mega-hz hat geschrieben: ↑

22.02.2026 21:27

vielleicht sowas : Schalter

Oder etwa gleich groß dieser "Doppelschalter" aus der 1050 ! Dann wären D0,D1,D2,D3 möglich.
Dafür hab ich aber keine Bezugsquelle

Das sind aber keine "Wipp-" oder "Druckschalter"

Mit Druck- bzw. Wippschalter ging es mir um den Einschalter auf der Frontseite.

Hi,
Mal was anderes...

Bei mir werden die stl Dateien riesig in Cura angezeigt.
Hat dazu einer ne Idee warum das so ist?

Gruss Mark

Mark hat geschrieben: ↑

23.02.2026 20:25

Bei mir werden die stl Dateien riesig in Cura angezeigt.
Hat dazu einer ne Idee warum das so ist?

Vermutlich einfach die Skalierung. Eventuell ist Cura auf Zoll eingestellt, die STL aber in mm. Oder irgendwas anderes.

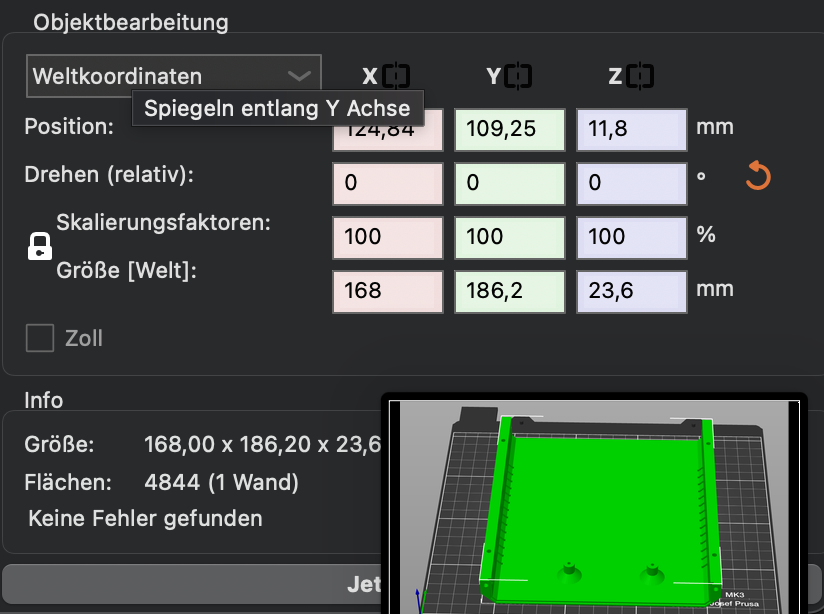

Bei mir passte es im Prusa Slicer auf Anhieb, hier mal ein Screenshot mit Größenangaben, vielleicht kannst Du das mit Cura abgleichen.

Mark hat geschrieben: ↑

23.02.2026 20:25

Hi,
Mal was anderes...

Bei mir werden die stl Dateien riesig in Cura angezeigt.
Hat dazu einer ne Idee warum das so ist?

Gruss Mark

Sorry, Du hast natürlich recht! Zum Konstruieren nutze ich gern einen größeren Maßstab, das macht einiges einfacher. Beim Export hatte ich nicht darauf geachtet und wenn ich die Modelle in Cura importiere, ist es mir offensichtlich schon zur Gewohnheit geworden, so dass ich nicht mehr darauf geachtet habe.
Du kannst das Modell einfach auf 10% in alle Dimensionen herunterskalieren.

Alternativ packe ich hier die scalierten STLs in ein weiteres ZIP. Dabei habe ich den Vorschlag von Mathy aufgenommen und in der Front eine einzelne 3mm LED vorgesehen.

Hi,
@skr
@kgo
Besten Dank

gruss Mark
